Micro usinage mécanique
La technologie d'usinage mécanique permet d'obtenir des formes très détaillées et de retirer la matière d'une pièce à l'aide d'outils portables miniatures.
Les solutions de micro-usinage 2.5D de haute technologie Posalux sont adaptées à la production de masse et principalement dédiées à l'industrie électronique.
Fonction

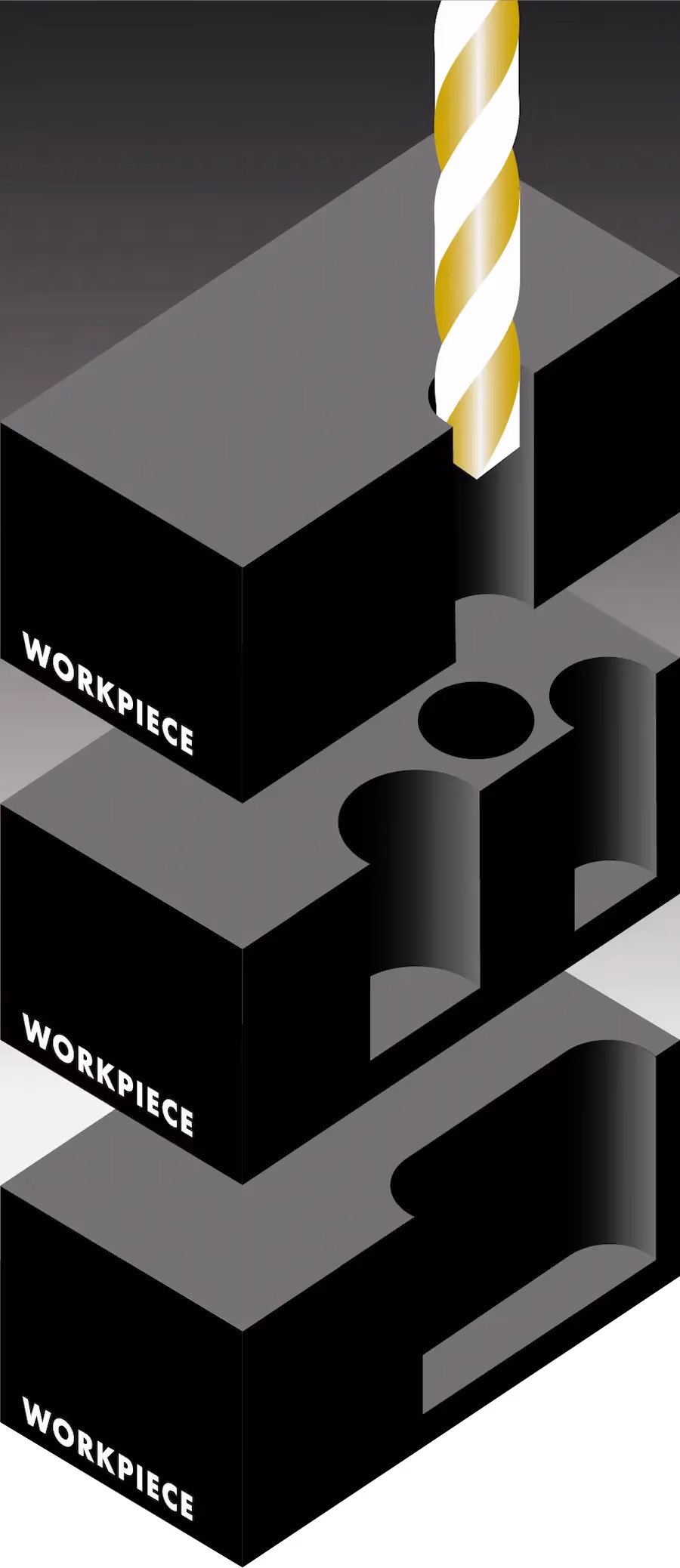

Le micro usinage mécanique, communément appelé micro usinage, est une technologie de fabrication spécialisée qui implique l'utilisation de micro outils, tels que des micro fraises ou des forêts, dotés d'arêtes de coupe définies de manière géométrique. Ce procédé de fabrication soustractive permet de fabriquer des dispositifs ou des éléments dont les dimensions sont de l'ordre du micromètre. Il reflète l'approche traditionnelle de l'usinage mais fonctionne à une échelle nettement plus petite, nécessitant des équipements et des techniques spécialisés pour définir des structures ou des composants à l'échelle microscopique. Le micro usinage mécanique fournit :
- Flexibilité
- Solution rentable pour les petits lots
- Géométries complexes
- Réduction des rebuts
- Intégration
- Évolutivité
- Production directe
Micro-usinage (perçage, fraisage, découpe) de plaques de guidage pour socket de test pour l'industrie des essais de semi-conducteurs
Perçage et fraisage de matériaux composites et non ferreux pour l'industrie des circuits imprimés (PCB)
Quels matériaux peuvent être micro usinés avec la technologie de micro-usinage mécanique ?
Alliages métalliques
- Aluminium
- Laiton
- Bronze
- Métaux non ferreux
- acier inoxydable
Métal précieux
- Cuivre
- Palladium
- Titane
- Carbure de tungstène
- Irridium
Biométal
- Matériau biocompatible
- Nitinol
Plastiques techniques
- Polymères
- S1000
- Torlon
- Vespel
- PPS
- Miproplate
Céramique
- Céramique
- Céramique dure
- Photovel II
- Si 3 N 4
- Nitrure de silicone
- Zircone
- Carbure de silicone
- SiC
Métal
- Métal trempé
- Acier trempé
- acier
Matériau multi-substrats
- IMS
- Métal cuit
- Laminés pour PCB
Matériaux composites
- Délitt
- FR4
- FR5
Quelles sont les capacités de la technologie de micro usinage mécanique ?
- Axes X, Y et Z avec entraînement par moteur linéaire
- Procédés de perçage et de fraisage en profondeur contrôlés (trous borgnes, fraisage flottant, cartographie, polissage, etc.)
- Précision ±15 microns
- Accélération des axes jusqu'à 4 g
- Rapport diamètre/profondeur 1/10
- Jusqu'à 12 broches par machine
- Jusqu'à 12 000 outils intégrés
- Logiciel avec MMI intuitif Posalux
- Des versions dual avec deux unités d'usinage identiques sont disponibles
Quelles sont les spécificités de l'opération de perçage?
- Trou borgne depuis une surface
- Perçage recto-verso
- Avant-trou (grands diamètres)
- Débourrage variable
- Grignottage
- Perçage du substrat Ø<0,1 mm
Quelles sont les spécificités de l'opération de fraisage ?
- Sans goupille
- Le fraisage en cavité avec une couche interne comme référence
- Cartographie
- IMS
ULTIMATE
ULTRASPEED
